Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Схема подключения проходного выключателя с 2х мест
Внешний вид проходного выключателя

Содержание статьи

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя
Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

  • «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
  • «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.
Обычный выключатель только замыкает и размыкает цепь
Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Внимание! Проходной выключатель отличается от обычного контактной системой.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей
Проходной выключатель позволяет замкнуть одну из двух цепей

Как сделать проходной выключатель из обычного: порядок выполнения работ

Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. В таком случае возникает вопрос о том, как сделать проходной выключатель из обычного, чтобы он по своим возможностям и характеристикам не уступал покупному. Сделать это можно в следующей последовательности:

ФотоОписание работ
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работБерем обычный двухклавишный выключатель. Желательно, выпущенный под товарными знакам Анам, Легранд, Панасонник, а также других производителей, чьи устройства имеют модульную конструкцию. От использования других изделий стоит отказаться.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСнимаем один из модулей, переворачиваем его, предварительно освободив защелку, и устанавливаем на прежнее место. Учитывая, что элемент находится в перевернутом состоянии, закрепить его на прежнем месте будет невозможно. Для фиксации модуля используем термоклей или жидкие гвозди.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСобираем переключатель. Получаем два выключателя, работающих в противофазе.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работУстанавливаем перемычку между контактами с одной стороны, которая будет выступать в роли общего контакта переключателей. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Если решено приобрести уже готовый, следует помнить, что производители предлагают проходные выключатели различного типа, допускающие управление одним или несколькими источниками света. Чтобы при эксплуатации электрической сети не возникало трудностей, стоит заранее узнать, как установить проходной выключатель, исходя из его конструктивных особенностей. Здесь возможно несколько вариантов, каждый из которых заслуживает особого внимания.

Как подключаются разные проходные выключатели различного типа

В каталогах производителей можно найти проходной выключатель:

  • Одноклавишный, у которого есть два входа и один выход;
  • Двухклавишный, с четырьмя выходами и двумя входами;
  • Трехклавишный, у которого есть шесть выходов и три входа;
  • Перекрестный. У таких устройств есть два или три входа и выхода. Они позволяют управлять светом сразу из трех и более мест.

Приступая к выполнению монтажных работ, следует узнать, как правильно подключить проходной выключатель выбранного типа. Это позволит избежать типовых ошибок и гарантирует безопасную эксплуатацию электрической сети.

Особенности и схема подключения проходного одноклавишного выключателя

Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

ФотоВыполняемые действия
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПодготавливаем два проходных выключателя. Разбираем оба переключателя. Вверху каждого устройства располагаются по два выходных контакта, а внизу – один входной.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПодключаем фазу к одному выключателю и ноль – к другому.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работФазу подключаем к источнику питания. Ноль подсоединяем к осветительному прибору, а затем аналогичный провод подсоединяем к источнику питания.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСоединяем выключатели между собой. Левую клемму соединяем с левой клеммой соседнего устройства, а правую, соответственно, с правой.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работНадеваем декоративные крышки на оба переключателя.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПроверяем работоспособность собранной системы.

Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Из инструмента потребуется:

  • Обычная и индикаторная отвертка. С помощью первой можно будет закреплять клеммы, а с помощью второй – контролировать напряжение;
  • Пассатижи. При их отсутствии можно воспользоваться бокорезами;
  • Инструмент, с помощью которого можно будет удалить изоляцию;
  • Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
  • Рулетка, чтобы можно было отмерить провод необходимой длины;
  • Перфоратор для крепления элементов системы к стене.

Особенности схемы подключения двухклавишного проходного выключателя

В отличие от одноклавишных двухклавишные устройства имеют более широкие функциональные возможности. С их помощью может осуществляться управление сразу двумя источниками освещения. Благодаря этому возможно последовательное включение и отключение ламп в двух соседних комнатах. Пройдя, например, длинный коридор, можно будет отключить в нем свет, а затем включить свет в спальне. Перед сном можно будет погасить свет уже около кровати.

Если требуется подключение проходного двойного выключателя, монтажные работы стоит выполнить собственными силами в следующей последовательности:

ФотоОписание работ
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работЗнакомимся со схемой проходного двухклавишного выключателя, которая находится на самом устройстве. По ней можно проконтролировать в будущем правильность выполнения работ.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПодключаем провода. 2-ая клемма и 5-ая являются запитывающими. Третья, шестая, первая и четвертая идут на второй выключатель и подключаются к клеммам, обозначенным такими же цифрами. Белый провод – это фаза. Аналогичным образом соединяем провода на втором переключателе.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работВ распределительной коробке соединяем соответствующие провода обоих выключателей. Сначала ноль соединяется с обоими источниками света, затем приходящую фазу соединяем с обеими подачами одного из переключателей. Соединяем переключатели между собой, ориентируясь на цветовую маркировку.
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работПосле соединения всех проводов сверху устанавливаем защитную крышку. Проверяем работоспособность системы.

Зная, как подключить двойной проходной выключатель, можно смело брать за работу, предварительно подготовив все необходимые инструменты. Их перечень был перечислен ранее.

Внимание! Чтобы работоспособность системы освещения не вызывала нареканий, следует при выполнении работ соблюдать предельную осторожность. Неправильное соблюдение проводов может стать причиной короткого замыкания.

Статья по теме:

Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работСхема подключения двухклавишного выключателя довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данной статье мы подробно рассмотрим нюансы монтажа выключателей своими руками.

Порядок подключения трехклавишных проходных выключателей

Схема подключения проходного тройного выключателя имеет ряд особенностей, так как предполагается использование достаточно большого количества проводов. К такой системе прибегают при монтаже системы освещения в двухэтажном частном доме. При установке тройного выключателя можно включать/выключать свет на втором этаже, находясь на первом. К системе могут подключаться три источника освещения.

Внешний вид трехклавишного переключателя
Внешний вид трехклавишного переключателя

Соединение и распределение проводов осуществляется в распределительной коробке. К первому выключателю подводится семижильный провод. Одна из жил используется для подвода фазы, которую подключают к трем входным клеммам. К выходу подключают три пары проводов, которые соединяются со вторым проходным выключателем. В итоге получаются три независимых контура, в состав которых входят светильники.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Наглядная схема подключения проходного выключателя с 2х мест: видео-инструкция выполнения работ

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками
Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

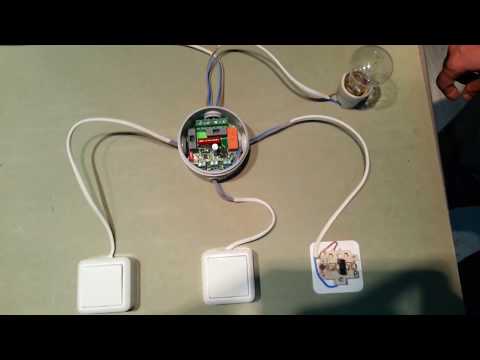

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям
Схема подключения лампы к четырем выключателям

Внимание! Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки.

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

  • Legrand;
  • Schneider Electric;
  • ABB;
  • Viko;
  • Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

 Фото МодельКоличество клавишСредняя стоимость, рублей
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLegrand Celiane1300
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLegrand 774308 Valena2380
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLegrand Kaptika1180
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работlegrand Etika2200
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLegrand Quteo2120

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работ

 ФотоМодельКоличество клавишСредняя стоимость, рублей
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работSchneider Electric Unica2500
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работSchneider Electric Unica1610
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работSchneider Electric Этюд1230
 Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работSchneider Electric Sedna1280
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работSchneider Electric Sedna2500
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работSchneider Electric Glossa1110

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

 ФотоМодельКоличество клавишСредняя стоимость, рублей
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работABB Basic 551310
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работABB Zenit1200
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работABB STYLO1570
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работABB TACTO1930
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работABB TACTO21180

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

 ФотоМодельКоличество клавишСредняя стоимость, рублей
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работViko Carmen1190
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работViko Karre1180
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работViko Vera1290
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работViko Vera2220
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работViko Karre2180
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работViko Palmiye1170

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

 ФотоМодельКоличество клавишСредняя стоимость, рублей
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLezard Мира белый1200
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLezard Мира ольха1330
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLezard Nata кремовый1180
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLezard Nata белый1150
Схема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работLezard Мира ольха2270

Заключение

Таким образом, проходные выключатели актуальны для любого здания и помещения. Их можно устанавливать не только в длинных коридорах или помещения большой площади, но и в небольших спальнях. Расположив один выключатель у входа в комнату, а второй около кровати, можно не беспокоиться о вовремя не выключенном свете. Отключить или наоборот включить свет можно, находясь в постели. Широкий модельный ряд позволит подобрать подходящий вариант для конкретного помещения. Схема подключения выбирается индивидуально в зависимости от имеющихся потребностей и площади помещения.
