Для комфортного проживания человеку требуется создание оптимальных микроклиматических условий. Именно поэтому для обогрева любого типа помещений требуется грамотный и правильный подход. Всё чаще популярность приобретают индивидуальные системы, позволяющие устанавливать необходимые температурные режимы. Для осуществления контроля над этими параметрами требуется применение специального устройства – терморегулятора с датчиком температуры воздуха. Материал от редакции Homius познакомит читателя с этим прибором, расскажет о том, какие разновидности бывают, и представит обзор популярных моделей с ценами и отзывами реальных покупателей.

Терморегулятор с датчиком температуры воздуха
Терморегулятор – залог комфортной температуры в любое время

Что такое терморегулятор с датчиком температуры воздуха в помещении

Это устройство представляет собой электронный прибор, назначением которого является автоматическое управление температурными режимами отопительного или охлаждающего оборудования. Основной задачей регулятора температуры воздуха в помещении является поддержание заданной величины этого параметра теплового носителя в соответствии с пожеланиями владельца. Большая часть представленных на рынке устройств предполагает первоначальную ручную настройку нужных показателей комнатной температуры или режимов работы теплоносителя с дальнейшим автоматическим поддержанием.

Устройства с выносными датчиками позволяют автоматизировать процесс контроля над температурным режимом
Устройства с выносными датчиками позволяют автоматизировать процесс контроля над температурным режимом

Основные функции термореле с регулировкой температуры

Основной функцией работы данного устройства является поддержание заданных пользователем параметров температуры, которые могут варьироваться от -40ºС до +140ºС.

Простые механические модели не имеют такого разнообразия вариаций температурных показателей
Простые механические модели не имеют такого разнообразия вариаций температурных показателей

Основным отличием термореле с выносным датчиком температуры от простейшего регулятора является возможность дополнительной настройки всей отопительной системы в соответствии с желаемыми параметрами домашних условий.

Принято выделять три важных свойства, которыми обладают терморегуляторы с датчиком температуры воздуха:

  1. Экономия. Наличие системы контроля позволяет отключать питание нагревательного или охлаждающего оборудования, а, при достижении минимального значения установленных показателей, система снова начинает функционировать.
  2. Комфорт. Подобный вид устройств позволяет автоматизировать процессы создания оптимального микроклимата в помещении.
  3. Безопасность. Присутствие дополнительных датчиков контроля приводит к подаче звукового сигнала при возникновении критической ситуации (перегрев котла или отключение системы отопления вследствие аварии).

Важно! Возможность включения/выключения тепла по заданной программе поможет сэкономить на счетах за электричество.

Надёжность и высокая технологичность подобных устройств делает их удобными для применения не только в квартирах, но также в загородном доме.

Измерение температуры – передача на блок управления – изменение выходных параметров: простейшее описание работы термореле
Измерение температуры – передача на блок управления – изменение выходных параметров: простейшее описание работы термореле

Принцип действия терморегулятора с датчиком

Вне зависимости от модели и предназначения регулятора, он имеет определённый набор составных компонентов, обеспечивающих его бесперебойную работу и выполнение возложенных задач:

  • сильфон или термоголовка. Это небольшой цилиндр, выполненный из гофрированного материала, за счёт чего он имеет способность сжиматься или растягиваться;
  • шток, находящийся на сильфоне и оказывающий воздействие на клапан, в соответствии с заданными режимами работы;
  • жидкость, газ или парафин, обладающие высокой чувствительностью к малейшим колебаниям температуры.
Сильфоны применяются не только в терморегуляторах, но также во многих областях промышленности и техники
Сильфоны применяются не только в терморегуляторах, но также во многих областях промышленности и техники

К сведению! Первые климатические системы, которые стали прародителями всех современных устройств по поддержания температуры, впервые были изобретены датскими учёными в 1943 году.

Принцип работы простейшего механического регулятора температуры можно сравнить с аналогичной деталью утюга. Посредством обычного колёсика пользователь выставляет требуемый режим. Но проблема заключается в том, что при таком исполнении не удаётся контролировать дальнейшую работу и добиться автоматизации.

Встроенный датчик накладывает ограничения по месту установки термореле
Встроенный датчик накладывает ограничения по месту установки термореле

Именно поэтому требуется добавление ещё одного узла: выносного или встроенного датчика. Это позволяет получать достоверные данные о температуре воздуха или теплоносителя. Исходя из полученной информации, происходит регулировка процессов включения или отключения устройства. Для снижения недостоверности полученных результатов, реле температуры воздуха с датчиком рекомендуется устанавливать вдали от обогревательных приборов или источников тепла.

Резюмируя принцип работы терморегулятора с выносным датчиком температуры воздуха, можно выделить основные моменты:

  • встроенный термостат определяет температуру источника;
  • датчики фиксируют аналогичные показатели окружающего воздуха;
  • полученные данные анализируются в блоке управления;
  • происходит корректировка нужных характеристик в соответствии с заданными пользователем параметрами.
Система тёплого пола на основе использования датчиков температуры и регулятора
Система тёплого пола на основе использования датчиков температуры и регулятора

Виды датчиков для измерения температуры

Вся современная аппаратура оснащается датчиками температуры. Естественно, подобная деталь имеется в терморегуляторе, поскольку основной функцией данного устройства является поддержание заданных параметров микроклимата. Несмотря на то, что все датчики предназначены исключительно для измерения температуры, все они, в зависимости от типа, функционируют по-разному.

Электронные датчики температуры

В эту группу приборов входит сразу несколько разновидностей датчиков: термоэлектрические, терморезистивные и полупроводниковые.

Термоэлектрические устройства известны также под названием термопара. Принцип работы заключается в образовании тока внутри замкнутого контура при изменении температуры в области спайки. При этом, один конец должен располагаться в среде измерения, а второй используется для фиксации значений.

Термопара – простейший тип датчика с большой погрешностью
Термопара – простейший тип датчика с большой погрешностью

К сведению! Существенным недостатком подобного метода является большая величина погрешности измерения.

Следующий тип – терморезистивные. Как следует из названия, для получения показателей используется принцип изменения сопротивления проводника при изменении температуры. В качестве последнего применяются платиновые пластины и никелевые контакты. Положительными сторонами является высокая точность измерений и чувствительность прибора.

Терморезистивный датчик прост, удобен и обладает высокой точностью
Терморезистивный датчик прост, удобен и обладает высокой точностью

Последняя разновидность электрических датчиков – это полупроводниковые устройства. Принцип их работы заключается в фиксировании изменений характеристики p-n перехода при колебаниях температуры. Поскольку в данном случае действует правило зависимости, то подобные устройства обладают очень высокой точностью и демонстрируют линейность характеристик во всём диапазоне измерений.

Полупроводниковые датчики демонстрируют максимально высокую точность измерений
Полупроводниковые датчики демонстрируют максимально высокую точность измерений

Выносные датчики

Наибольшее распространение и практическое применение для домашних целей получили электронные термостаты с выносными датчиками. В отличие от простого измерителя температуры, которое находится непосредственно на реле, присутствие выносной конструкции помогает «снимать» параметры в другом помещении, на расстоянии от самого регулятора. Связь между датчиком и блоком управление осуществляется при помощи кабеля.

Выносной датчик позволяет размещать его на максимальном удалении от блока управления в самых недоступных местах
Выносной датчик позволяет размещать его на максимальном удалении от блока управления в самых недоступных местах

К сведению! Чаще всего выносные датчики применяются для терморегулятора с розеткой или газовых котлов, поскольку в последнем случае воздействие нагревательного прибора может привести к погрешности измерений.

Прочие типы датчиков

Существует ещё два основных вида датчиков для измерения температуры воздуха или среды. Один из них – это акустические устройства, принцип работы которых состоит в установлении разницы скорости звука при разных показателях температуры. Второй тип бесконтактного термодатчика – пирометр или тепловизор. Его принцип заключается в определении инфракрасного тепла, исходящего от нагретого тела. Подобным способом удаётся получить искомое значение без непосредственного приближения к среде измерений.

Электронная начинка обеспечивает большую вариативность функций терморегуляторов с выносным датчиком
Электронная начинка обеспечивает большую вариативность функций терморегуляторов с выносным датчиком

Преимущества и недостатки терморегуляторов с выносными датчиками

Прежде чем купить терморегулятор с датчиком температуры воздуха, следует узнать, какими положительными и отрицательными сторонами обладают подобные устройства. Сразу стоит отметить, что преимуществ больше.

В первую очередь, использование подобного типа позволяет максимально точно определять необходимые показатели температуры, что позволяет эффективно контролировать микроклиматические условия.

Терморегулятор при правильной настройке может стать составной частью «умного дома»
Терморегулятор при правильной настройке может стать составной частью «умного дома»

Во-вторых, наличие выносного датчика позволяет устанавливать его в любом удобном месте, там, где закрепление иного устройства контроля не позволит получать достоверные данные.

Терморегуляторы, оснащённые выносными датчиками, благодаря наличию встроенной электроники, практически лишены ошибок в показаниях.

Но это свойство влечёт за собой главный недостаток – подверженность перепадам напряжения, которые могут вызвать сбой программы или выход устройства из строя, особенно, при резких скачках электричества.

Область применения терморегуляторов с датчиком

Датчик температуры воздуха для котла отопления

Подобные устройства актуальны для владельцев загородных домов, которым требуется полный контроль над работой всей отопительной системы, напрямую влияя на её «сердце» — котёл. Очень важно контролировать температурный режим в источнике и контурах. Именно для этих целей применяется измерительный датчик. В данном случае может применяться терморегулятор с датчиком температуры воды, позволяя отслеживать не только её изменение, но также увеличение объёма вследствие нагрева.

Внешний вид термостата для котла неважен, главное, чтобы он работал
Внешний вид термостата для котла неважен, главное, чтобы он работал

Использование подобного устройства позволяет не только контролировать температурный режим работы котла, но также своевременно выявлять проблемы для их оперативного устранения.

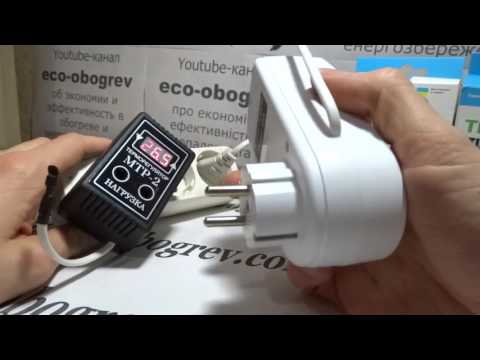

Терморегулятор в розетку для бытовых обогревателей

Для использования в качестве температурных регуляторов обычных бытовых приборов применяются реле, подключаемые к розетке. Подобное решение обладает рядом особенностей, в числе которых:

  • универсальность, поскольку устройство может подключаться к любой розетке;
  • простота использования;
  • регулировка в соответствии с требуемыми параметрами;
  • возможность создания нужных климатических условий в квартире.

Большая часть подобных устройств может совмещаться с любыми бытовыми приборами или сплит-системами.

Терморегуляторы для тёплого пола

Это одна из разновидностей устройств, которые применяются для получения контроля над температурой тёплого пола. Датчик термостата располагается непосредственно в системе нагревательных элементов пола. А само устройство подключается к электрической сети.

Особенностью данного типа является цикличность работы, что приводит к равномерному прогреванию поверхности пола и дальнейшему нагреву помещений. Также подобным способом удаётся добиться оптимальной экономии энергии.

Представленный на рынке ассортимент позволяет выбрать устройство на любой вкус
Представленный на рынке ассортимент позволяет выбрать устройство на любой вкус

Терморегуляторы для инфракрасных обогревателей

Появление инфракрасных обогревателей и их популярность объясняется способностью данных приборов быстро и эффективно прогревать большие по площади помещения. При установке термостата удаётся автоматизировать процесс, задавая требуемые показатели температуры в разных помещениях.

ИК-обогреватель за короткое время может прогреть большое по площади помещение
ИК-обогреватель за короткое время может прогреть большое по площади помещение

Установка специальных программируемых регуляторов позволит выставить значения работы на длительный период времени, что очень удобно для людей, имеющих загородную недвижимость, которые не могут ежедневно посещать свой дом.

Кроме того, монтаж терморегулятора позволит экономить на электроэнергии. Если загородный дом не используется зимой, то наличие соответствующей программы позволит просто не допустить его переохлаждения.

Для подключения допускается использовать как механические, так и электрические термостаты. Первый тип отличается длительным сроком эксплуатации, но при его применении не удается добиться разнообразия температурных режимов.

Для банного варианта термостата важна работа при повышенных температурах
Для банного варианта термостата важна работа при повышенных температурах

Термостаты для сауны и бани

Особенностью термостатов, которые планируется устанавливать в бане или сауне, является их возможность работать при повышенных температурах. Рекомендуется выбирать модели, работающие в пределах от 60ºС до 120ºС. Наличие подобных приборов позволит контролировать показатели в парилке, выставляя нижний и верхний пороги. Возможность включения строго в определённое время также позволит сэкономить электрическую энергию.

Терморегулятор своими руками

Существует возможность сборки простейшего терморегулятора своими руками. Этот вариант рекомендуется тем, кто умеет читать принципиальные схемы и обладает достаточным знанием в электронике, поскольку требует определённой сноровки. Вся работа осуществляется в несколько этапов:

  1. Размещение всех необходимых элементов на плате. При пайке необходимо следить за тем, чтобы не повредить иные детали сборки.
  2. Протравка токопроводящих дорожек в соответствии со схемой.
  3. Проверка работоспособности схемы посредством тестера.
  4. Контроль полярности всех составляющих.

К сведению! Тиристоры подбираются опытным путем, чтобы определить максимальную точность порога срабатывания.

Упростить сборку термостата своими руками поможет заказ наполовину готового устройства
Упростить сборку термостата своими руками поможет заказ наполовину готового устройства

Обзор популярных моделей терморегуляторов

На рынке представлено большое количество разнообразных терморегуляторов. В число лучших попали модели, больше предназначенные для домашнего использования, поскольку именно это направление наиболее актуально для большинства пользователей.

Valtec – настоящее итальянское качество
Valtec – настоящее итальянское качество

Valtec VT.AC709.0

Устройство итальянского производства, предназначенное для регулировки тёплых полов и радиаторов отопления. В отличие от большинства аналогов, имеет встроенный таймер для задания периодов различных температурных режимов. Имеется как встроенный, так и выносной датчики. Прибор обладает функцией суточного и недельного программирования. Гарантийный срок устройства – 7 лет. Стоимость составляет 2769 рублей.

Electrolux Thermotronic Touch – марка, не нуждающаяся в представлении
Electrolux Thermotronic Touch – марка, не нуждающаяся в представлении
Valtec VT.AC709.0

Electrolux Thermotronic Touch

Шведская компания предлагает устройство для контроля температуры тёплых полов. Несмотря на то, что термостат изготовлен в Китае, его отличает высокое качество. В меню предусмотрена установка 6 режимов для каждого дня недели. Имеется внутренний и внешний датчик. Диапазон рабочих температур: +5ºС — +90ºС. Стоимость составляет 6990 рублей.

Grand Meyer PST-2 – внешность может быть обманчива
Grand Meyer PST-2 – внешность может быть обманчива
Electrolux Thermotronic Touch

Grand Meyer PST-2

Модель, предназначенная для инфракрасных обогревателей. Обладает большим дисплеем, кнопочным управлением. На каждый день можно выбрать до 6 режимов. Имеется опция блокировки случайных нажатий. При отключении электричества, прибор запоминает последние настройки. Стоимость составляет 1800 рублей.

Teplolux MCS 350 Wi-Fi – управлять температурой с телефона
Teplolux MCS 350 Wi-Fi – управлять температурой с телефона
Grand Meyer PST-2

Teplolux MCS 350 Wi-Fi

Терморегулятор, предназначенный для контроля температурного режима отопительных котлов. Одной из важнейших особенностей является поддержка протокола Wi-Fi и возможность управления со смартфона. Также к числу отличительных признаков можно отнести большой сенсорный экран. Во время бездействия клавиши блокируются. Стоимость устройства составляет 4551 рубль.

Отзыв на Teplolux MCS 350 Wi-Fi:

Терморегулятор с датчиком температуры воздуха: как стать повелителем погоды дома
Подробнее на Отзовик: https://otzovik.com/review_7277358.html
Teplolux MCS 350 Wi-Fi

Установка терморегулятора предоставляет возможность получения полного контроля над температурой, на величину которой влияет различное нагревательное оборудование. Приобретение устройства с выносным датчиком позволит повысить точность измерений. Ещё раз узнать о том, что это такое, можно из представленного видео.
