Любой двигатель внутреннего сгорания требует периодического обслуживания, Неважно, это мотор простейшего мопеда или мощного многотонного тягача. Не стал исключением и такой инструмент, как бензопила. Ведь она оборудована одноцилиндровым двухтактным ДВС, тоже требующим серьёзного ухода, хотя и выполнить необходимые действия здесь значительно проще. В сегодняшней статье мы поговорим о том, как отрегулировать карбюратор бензопилы своими руками, узнаем, насколько это сложно, и разберёмся, нужно ли для выполнения подобной работы быть профессиональным механиком.

Содержание статьи

Как устроен карбюратор бензопилы, по какому принципу он работает

Современные двигатели автомашин уже не оснащаются карбюратором. А между тем, раньше практически каждый водитель знал, как производится его регулировка. Сегодня уже стали появляться в продаже бензопилы с инжекторными двигателями, однако карбюраторные модели ещё долго будут удерживать пальму первенства, ведь стоимость их в 5-15 раз ниже, чем у осовремененного варианта.

Регулировка карбюратора бензопилы своими рукамиФОТО: msc.snail.ru
Пока единственная модель бензопилы с инжекторным впрыском — STIHL MS 500i

Карбюратор состоит из нескольких основных частей:

  • алюминиевого корпуса;
  • диффузора и воздушной заслонки на входе;
  • жиклёров (клапанов для регулировки подачи топлива);
  • распылителя (именно он обеспечивает впрыск);
  • топливной (поплавковой) камеры.

Принцип работы карбюратора бензопилы довольно прост. Топливо подаётся непрерывно, а его количество регулируется жиклёрами. Воздух поступает через воздушную заслонку за счёт разряжения воздуха, которое создаётся поршнем. В диффузоре топливо и воздух смешиваются. Именно эта топливно-воздушная смесь и попадает в цилиндр, заставляя двигатель работать.

Этот карбюратор от бензопилы «Партнёр 350»ФОТО: aredi.ru
Этот карбюратор от бензопилы «Партнёр 350»

Определение необходимости настройки карбюратора на бензопиле

Перед тем, как начать регулировку карбюратора на бензопиле, необходимо убедиться, что она вообще требуется. Казалось бы, абсурдная фраза. Однако в 90% случаев, когда неопытный мастер считает необходимым подобное действие, нестабильная работа инструмента связана с иными причинами, среди которых:

  • проблемы в топливных магистралях и фильтре – засоры, разгерметизация;
  • неисправность выхлопной системы;
  • засор или повреждение воздушного фильтра;
  • нестабильная работа системы зажигания;
  • нарушение герметичности картера ДВС.

Только в том случае, если эти проблемы исключены, а двигатель работает нестабильно, можно с уверенностью сказать, что требуется регулировка карбюратора.

Похожие «симптомы» могут быть при различных неисправностях – их следует исключитьФОТО: mfmpsu.ru
Похожие «симптомы» могут быть при различных неисправностях – их следует исключить

Статья по теме:

Механик на дому: регулировка карбюратора бензопилы своими рукамиКак заточить цепь бензопилы: конфигурация зуба и угол заточки, шаблоны и приспособления для заточки, периодичность процедуры; как наточить цепь бензопилы в домашних условиях напильником, с помощью болгарки, на станке, дополнительные рекомендации.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже.

Стрелками указаны регулировочные винты карбюратораФОТО: rmnt.ru
Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилыФОТО: shukur.ru
Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.
Каждый винт промаркирован, в корпусе для регулировки имеются отверстияФОТО: withoutahitch.com.au
Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

Механик на дому: регулировка карбюратора бензопилы своими рукамиФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Механик на дому: регулировка карбюратора бензопилы своими рукамиСтанок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

ИллюстрацияОписание действия
Механик на дому: регулировка карбюратора бензопилы своими рукамиРегулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Механик на дому: регулировка карбюратора бензопилы своими рукамиКогда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
Механик на дому: регулировка карбюратора бензопилы своими рукамиПри выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть. В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
Механик на дому: регулировка карбюратора бензопилы своими рукамиВ процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная
Механик на дому: регулировка карбюратора бензопилы своими рукамиРегулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке. Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
Механик на дому: регулировка карбюратора бензопилы своими рукамиПосле производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Что необходимо знать о ремонте карбюратора бензопилы

Карбюратор ДВС требует периодической чистки и промывки, ведь с топливом в него могут попасть мельчайшие загрязнения. Процесс это довольно сложный, требующий особой внимательности и аккуратности.

Существует 2 способа промывки этого узла – ручной и при помощи ультразвука. Однако ради редкой промывки приобретать ультразвуковую ванну никто не будет, а значит, придётся всё делать вручную. Первым делом карбюратор необходимо снять. С этой работой справиться очень легко, а значит, и подробно останавливаться на ней не стоит. Здесь достаточно просто посмотреть на узел, после чего станет ясно, какие болты его фиксируют. А вот на чём стоит заострить внимание, так это на разборке и сборке самого карбюратора.

Разобраться, как снять карбюратор бензопилы, несложноФОТО: sawsandsplitters.com
Разобраться, как снять карбюратор бензопилы, несложно

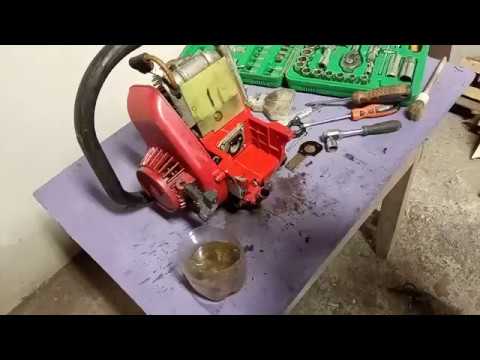

Как снять, промыть, установить карбюратор с последующим запуском и регулировкой: видео

Понятно, что объяснить на словах, как почистить карбюратор на бензопиле своими руками, довольно проблематично, а потому предлагаем вам разобраться с этим вопросом при помощи подробного мастер-класса на видео.

Особенности регулировки карбюраторов бензопил популярных марок своими руками

Несмотря на то, что, на первый взгляд, все карбюраторы одинаковы, регулировка этого узла может отличаться в зависимости от марки инструмента. Различия могут быть незначительными, однако они есть, и о них стоит упомянуть.

Особенности регулировки своими руками карбюратора бензопилы «Штиль 180»

Карбюратор бензопилы «Штиль 180» довольно интересен. Его особенность в том, что два регулировочных винта из трёх привычных на нём отсутствуют. А потому регулировка карбюратора бензопилы «Штиль 180» сводится к элементарной настройке холостого хода при помощи единственного винта LD. А вот о другой модели марки «Штиль 250» этого сказать нельзя. Здесь узел практически привычный, с тремя винтами. Разница заключается лишь в том, что холостой ход при регулировке карбюратора Штиль 250 настраивается винтом Н, а не Т.

Довольно известная бензопила в России – «Штиль 180»ФОТО: shopozz.ru
Довольно известная бензопила в России – «Штиль 180»

Нюансы регулировки карбюратора бензопил, марки «Урал»

Регулировка производится по следующему алгоритму. Сначала выставляются обороты холостого хода (винт малого газа), чтобы цепь была статична. При сильном дыме из выхлопной трубы следует немного закрутить винт полного газа. При этом, дыма станет меньше, а обороты увеличатся. Так, поочерёдно выставляя винты, можно добиться оптимального результата.

Бензопила «Урал» – это уже классикаФОТО: ваш-дом-и-сад.рф
Бензопила «Урал» – это уже классика

После следует резко нажать на рычаг газа. Если обороты пошли вверх быстро, то всё в норме, можно винт малого газа фиксировать. Если же они растут недостаточно динамично, стоит немного вывернуть винт полного газа. А после обкатки уже можно настроить и максимальную мощность.

Кстати, аналогичный карбюратор устанавливается и на бензопилы «Тайга», а значит, и регулировка будет идентичной.

На бензопилу «Тайга» ставится тот же карбюратор, что и на «Урал»ФОТО: grizzly-tool.com.ua
На бензопилу «Тайга» ставится тот же карбюратор, что и на «Урал»

Бензопила «Партнёр 350»: как отрегулировать карбюратор

Здесь всё просто. Регулировка карбюратора бензопилы «Партнёр 350» производится в соответствии с представленной нами сегодня пошаговой инструкцией. Но, если что-либо из неё читателю осталось непонятным, предлагаем ещё один вариант. Ниже представлено видео регулировки карбюратора бензопилы «Партнёр 350», которое поможет разобраться в этом вопросе.

Хускварна 142: как отрегулировать карбюратор этой бензопилы своими руками

И у этой марки и модели никаких особенностей или отличий нет. Все регулировки карбюратора бензопилы «Хускварна 142» (как и 137 или 240 модели) своими руками производятся по аналогичному с пошаговой инструкцией алгоритму. Это наиболее распространённый вариант настройки, потому он и был приведён в вышеуказанной инструкции. К примеру, аналогичным образом производится и регулировка карбюратора бензопилы «Карвер».

Хускварна 142 выглядит довольно агрессивноФОТО: besplatka.ua
Хускварна 142 выглядит довольно агрессивно
А вот 240-я модель с виду немного помягче, однако по характеру не уступитФОТО: krsk.au.ru
А вот 240-я модель с виду немного помягче, однако по характеру не уступит
Карвер пытаются копировать фирменный оранжевый цвет ХускварныФОТО: zubilo-perm.ru
Карвер пытаются копировать фирменный оранжевый цвет Хускварны

Подводя итоги

Если задуматься, то регулировка карбюратора – занятие крайне простое. Главное – соблюдать определённые правила. А вот если её не производить вовремя, могут возникнуть серьёзные проблемы, вплоть до перегрева двигателя, который приведёт к его заклиниванию. Результат предсказуем – поход в магазин и непредвиденные финансовые траты. Особенно, это касается более дорогих моделей. С другой стороны, не бежать же с бензопилой в сервисный центр при первом подозрении на то, что пора произвести настройку. А значит, регулировка карбюратора бензопилы своими руками – это наилучший вариант в подобной ситуации.

Да, вот такой бензопилой работать сможет не каждыйФОТО: bing.com
Да, вот такой бензопилой работать сможет не каждый

Очень надеемся, что изложенная выше информация поможет кому-то из читателей сохранить работоспособность привычного инструмента на долгие годы. Возможно, что после прочтения у вас остались какое-либо вопросы или что-то было изложено не слишком доходчиво. В таком случае напишите об этом в обсуждениях ниже. Homius с удовольствием разъяснит все непонятные моменты. Там же вы можете оставить свой комментарий к статье, выразить своё мнение о ней или поделиться личным опытом регулировки карбюратора бензопилы, если таковой имеется. И ещё, пожалуйста, не забудьте оценить прочитанное – для нас это очень важно.

Напоследок, по уже давно сложившейся традиции, предлагаем вашему вниманию короткое видео, которое поможет более полно раскрыть сегодняшнюю тему, рассказав о карбюраторах китайских бензопил.
