Попробуйте вспомнить, уважаемые читатели, часто ли в вашу кожу вонзались занозы? Или у кого-то из вас откалывался зуб, оставляя лишь острые корни в десне? Да, примеры не из приятных, но именно они показывают всю значимость той темы, о которой мы сегодня хотим вам рассказать. А именно, о решении проблемы сорванных «головок» у разнообразных метизов либо срыве резьбы. Не сомневайтесь, многие начинающие строители или самостоятельные домовладельцы сталкиваются с подобной ситуацией – болт можно обломать как при вкручивании, так и откручивании. На первый взгляд, кажется, что ничего уже не исправить, и человек думает: «Пусть так всё и остаётся!». И тут на сцену выходит герой нашего обзора – экстрактор для выкручивания сломанных болтов, шурупов, шпилек и т.п. Редакция Homius готова поделиться с вами ценными знаниями об особенностях работы и выбора данного приспособления. Вам нужно лишь уделить несколько минут своего внимания, открыв для себя все возможности полезного инструмента.

Экстрактор для выкручивания сломанных болтов
Извлечение застрявшего в отверстии метиза помимо соответствующего приспособления потребует сноровки и сосредоточенности
ФОТО: o-ladagranta.ru

Технические основы – особенности конструкции и принцип работы оборудования

Для начала стоит указать читателям, что слово «экстрактор» имеет английские корни. В переводе с английского «extact» означает «извлекать, удалять». Это слово лучше всего объясняет назначение инструмента. С точки зрения конструкции, подобное оборудование имеет общую черту: оно состоит из хвостовой части и основной в виде бура различной формы.

Простота конструкции обеспечивает долговечность и надёжность в различных ситуациях
Простота конструкции обеспечивает долговечность и надёжность в различных ситуациях
ФОТО: krepezhinfo.ru

За счёт чего герой нашего обзора справляется со своей основной задачей? Всё элементарно – в теле повреждённой детали создаётся отверстие определённого диаметра, внутрь вставляется экстрактор и закрепляется. Мастеру остаётся только извлечь повреждённый элемент при помощи отвёртки, шуруповёрта либо иных подручных средств.

В некоторых моделях экстрактор механическим способом проникает внутрь шурупа или винта
В некоторых моделях экстрактор механическим способом проникает внутрь шурупа или винта
ФОТО: kraft-air.ru

Какими бывают экстракторы для болтов и прочих метизов – классификация видов

Несмотря на общую основу, среди извлекателей существует ряд выделяющихся подвидов. Их основным отличием является характерная форма, и как следствие – своя специфика работы.

Для разных случаев подходит свой определённый вид экстрактора – ошибочный выбор лишь усугубит ситуацию
Для разных случаев подходит свой определённый вид экстрактора – ошибочный выбор лишь усугубит ситуацию
ФОТО: toolex.com

Клиновидная модификация

Характерным признаком данного вида является конусообразный бур. Его погружают внутрь предварительно просверленного сломавшегося болта, заклинивают, чтобы он крепко удерживался внутри, а уже потом откручивают при помощи имеющегося инструмента.

За счёт простоты конструкции, риск поломки подобного экстрактора минимален
За счёт простоты конструкции, риск поломки подобного экстрактора минимален
ФОТО: uniortools.com

Стержневая модификация

В отличие от предыдущего варианта, данная вариация имеет более сложную конструкцию – рабочая часть имеет небольшую длину и состоит из резьбы, с двух сторон ограниченной перпендикулярными углублениями. Благодаря такому строению, вы можете ввинчивать экстрактор напрямую в метиз, минуя предварительные работы.

Имейте в виду, что после извлечения детали, её будет крайне сложно достать из стержневого «извлекателя»
Имейте в виду, что после извлечения детали, её будет крайне сложно достать из стержневого «извлекателя»
ФОТО: startali.ru

Резьбовая (винтовая) модификация

Наиболее удобной и практичной версией (хотя и не самой дешёвой) является спиральная модель. По сравнению с предыдущими видами, резьбовые модификации не заставляют испытывать трудности при удалении болта из оборудования. Они также устойчивы к нагрузкам, т.к. делаются из закалённой стали.

Помните о том, что существуют экстракторы как с правой, так и с левой резьбой – используйте только соответствующее направление
Помните о том, что существуют экстракторы как с правой, так и с левой резьбой – используйте только соответствующее направление
ФОТО: 1topshop.com.ru

Есть немало причин, из-за которых ломается болт, винт, шпилька или шуруп. Вот лишь наиболее распространённые:

  • износ рабочих частей соединения;
  • дешёвый материал, из которого изготовлена деталь;
  • коррозия металла;
  • неверно подобранный инструмент;
  • термические нагрузки, приводящие к «прикипанию».

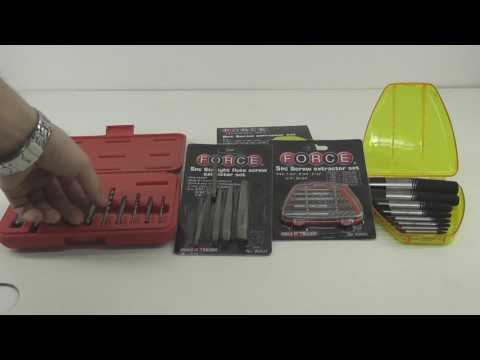

Формы выпуска – какие комплектации наиболее выгодны для приобретения

Важным моментом при выборе экстрактора является его комплектность. Зависит она, в первую очередь, от потребностей и целей.

Внешний видФорма выпускаНазначение

«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезов
ФОТО: alifish.ru
Штучный экземплярСпециализированные работы, срочный ремонт, одиночные форс-мажорные поломки

«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезов
ФОТО: itsprom.ru
Набор экстракторов (одного вида)Профессиональная деятельность, регулярно повторяющиеся инциденты

«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезов
ФОТО: krepezhinfo.ru
Набор экстракторов (универсальный)Любые виды работ

Особенно нашей редакции хотелось бы выделить последний вариант. Дело в том, что, помимо самих «извлекателей», данная форма включает в себя переходники, специальные втулки для упрощения работы, а также свёрла, необходимые для предварительной обработки объекта. Единственный недостаток – качество отдельных элементов в подобном наборе может уступать единичным продуктам, в противном случае, цена на изделие была бы непомерно высокой.

Очень полезно приобрести комплект с воротком, т.к. он позволяет извлекать метиз вручную
Очень полезно приобрести комплект с воротком, т.к. он позволяет извлекать метиз вручную
ФОТО: aliexpress.com

Методы извлечения – как правильно использовать экстрактор для выкручивания сломанных болтов и шурупов

Следующим пунктом нашего исследования станет наглядный пример того, как происходит извлечение повреждённого метиза с использованием экстрактора. Этот раздел будет интересен для тех, кто уже приобрёл один или несколько экземпляров оборудования и хочет опробовать его в деле.

ИллюстрацияОписание действия
«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезовДелаем в толще болта отверстие при помощи кернера. Используя дрель или шуруповёрт, углубляем получившийся вход
«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезовДостаём наш экстрактор и молотком забиваем его внутрь углубления. Воспользовавшись гаечным ключом (воротком, электрическими инструментами), откручиваем болт в направлении, обратном шагу резьбы
«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезовЕсли мы имеем дело с относительно новым соединением, всё должно пройти без проблем. Если же материалы старые, не поддаются – вынимаем назад, используя пассатижи. Берём газовую горелку (или иной источник высоких температур) и начинаем нагревать участок, где расположен болт. После достаточного уровня нагрева можно вновь повторять показанные ранее действия

Полезный совет! Откроем вам маленькую тайну – при определённых условиях можно выполнить операцию выкручивания без экстрактора. Наиболее простой вариант, требующий навыков сварщика – приварить к имеющейся части прихват и выкрутить проблемную шпильку. Также можно попробовать при помощи болгарки сделать засечку на корпусе под плоскую отвертку, а потом уже открутить сломанный элемент. Так что поверьте – при должной фантазии выход можно найти всегда!

Статья по теме:

«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезовКак выкрутить сломанный болт: использование экстрактора, подручных средств вместо экстрактора, профилактические меры при вкручивании болтов в деталь, стоит ли использовать мыло для смазки резьбы, что делать при возникновении внештатной ситуации, несколько советов — читайте в публикации.

Достоинства и недостатки различных экстракторов

Думаем, вы понимаете, что у каждого из рассмотренных нами «извлекателей» существует ряд положительных и отрицательных свойств. Чтобы минимизировать шанс того, что будет приобретён несоответствующий инструмент, лучше предварительно сопоставить все «за» и «против».

Тип экстрактораДостоинстваНедостатки
КлиновидныйНевысокая стоимостьНеэффективный вариант при ограниченном рабочем пространстве
Простота конструкцииНельзя использовать совместно с хрупкими марками стали
ДолговечностьСложно убрать с приспособления винт (шуруп) после извлечения
СтержневойНе требуется предварительно делать отверстиеНераспространённый формат на отечественном рынке
Позволяет откручивать болты в труднодоступных местахКрайне трудоёмкая процедура удаления повреждённой резьбы с оборудования
СпиральныйПрочный металл, используемый при изготовленииВсегда требуется предварительно подготовленный «вход»
Широкий ассортимент продукцииПри высоких оборотах и неумелом обращении также может обломиться
Хотите надёжного результата? Отдавайте предпочтение победитовым сплавам
Хотите надёжного результата? Отдавайте предпочтение победитовым сплавам
ФОТО: newfrog-int.otzovy.ru

Советы по грамотному подбору и эксплуатации экстрактора – это полезно знать любому мастеру!

Напоследок хотелось бы сделать нашим читателям несколько полезных рекомендаций, поскольку практические знания оказывают куда больше помощи, чем теория.

При поиске лучшего образца рационально исследовать не только продукцию, представленную в популярных бытовых магазинах (Leroy Merlin, 200 Вольт и т.п.), но также обратить своё внимание на крупные и небольшие интернет-магазины. С каждым годом там появляется всё больше конкурентоспособных качественных наборов и штучных изделий по привлекательным ценам.

На том же AliExpress или AliBaba можно встретить весьма выгодные предложения
На том же AliExpress или AliBaba можно встретить весьма выгодные предложения
ФОТО: aliexpress.com

Чтобы ещё больше облегчить процедуру выкручивания, можно добавить машинное масло, WD-40 либо иную другую смазку, поскольку они максимально повысят скольжение.

При добавлении смазочных материалов помните, что лучше не сочетать их с чрезмерным нагревом поверхности
При добавлении смазочных материалов помните, что лучше не сочетать их с чрезмерным нагревом поверхности
ФОТО: o-ladagranta.ru

Не стоит забывать, что метизы вкручиваются не только в металл. При разрушении болта в толще дерева или бетона вы также можете использовать экстрактор – правила эксплуатации остаются те же.

При работе с древесиной избегайте больших оборотов – это может привести к возгоранию и непредвиденным повреждениям материала
При работе с древесиной избегайте больших оборотов – это может привести к возгоранию и непредвиденным повреждениям материала
ФОТО: vupe.ru

К сожалению, иногда даже самые изощрённые методы не могут помочь извлечь застрявшую внутри шпильку или шуруп. Но даже из такой ситуации есть выход, подобный решению загадки гордиева узла Александром Македонским – просто высверлить повреждённый элемент дрелью или перфоратором. Грубо? Да, но зато действенно!

Если вы опытный сварщик, можно попробовать заварить получившееся отверстие либо использовать впоследствии болт большего диаметра
Если вы опытный сварщик, можно попробовать заварить получившееся отверстие либо использовать впоследствии болт большего диаметра
ФОТО: www.drive2.ru

Выводы

Вот и подошло к концу наше исследование экстракторов. Не сомневаемся, раскрытая редакцией Homius тема пригодится каждому строителю и простому домовладельцу. А может кому-то из вас уже довелось пользоваться подобным приспособлением? Расскажите о своём опыте в комментариях, это будет интересно как нам, так и остальным читателям. А мы желаем вам удачной работы и поменьше сломанных болтов!

Наверняка, после прочтения статьи вам захотелось стать обладателем подобной «мужской косметички»
Наверняка, после прочтения статьи вам захотелось стать обладателем подобной «мужской косметички»
ФОТО: instrumentstore.ru
